XGecu адаптер SMD 17-в-1

Адаптер SMD SMD 17-в-1 поддерживает семнадцать различных типов корпусов микросхем, включая SOP8, SOP16, WSON8, BGA и TSSOP8 форматы. Устройство преобразует поверхностно-монтируемые компоненты в стандартный формат DIP8 для совместимости с универсальными программаторами T48 и T56. Работает с различными типами памяти NOR FLASH, SPI FLASH и NAND FLASH через встроенные механические переключатели, требует самостоятельной сборки компонентов.

Цена: от 430 рублей.

Обзор XGecu адаптер SMD 17-в-1

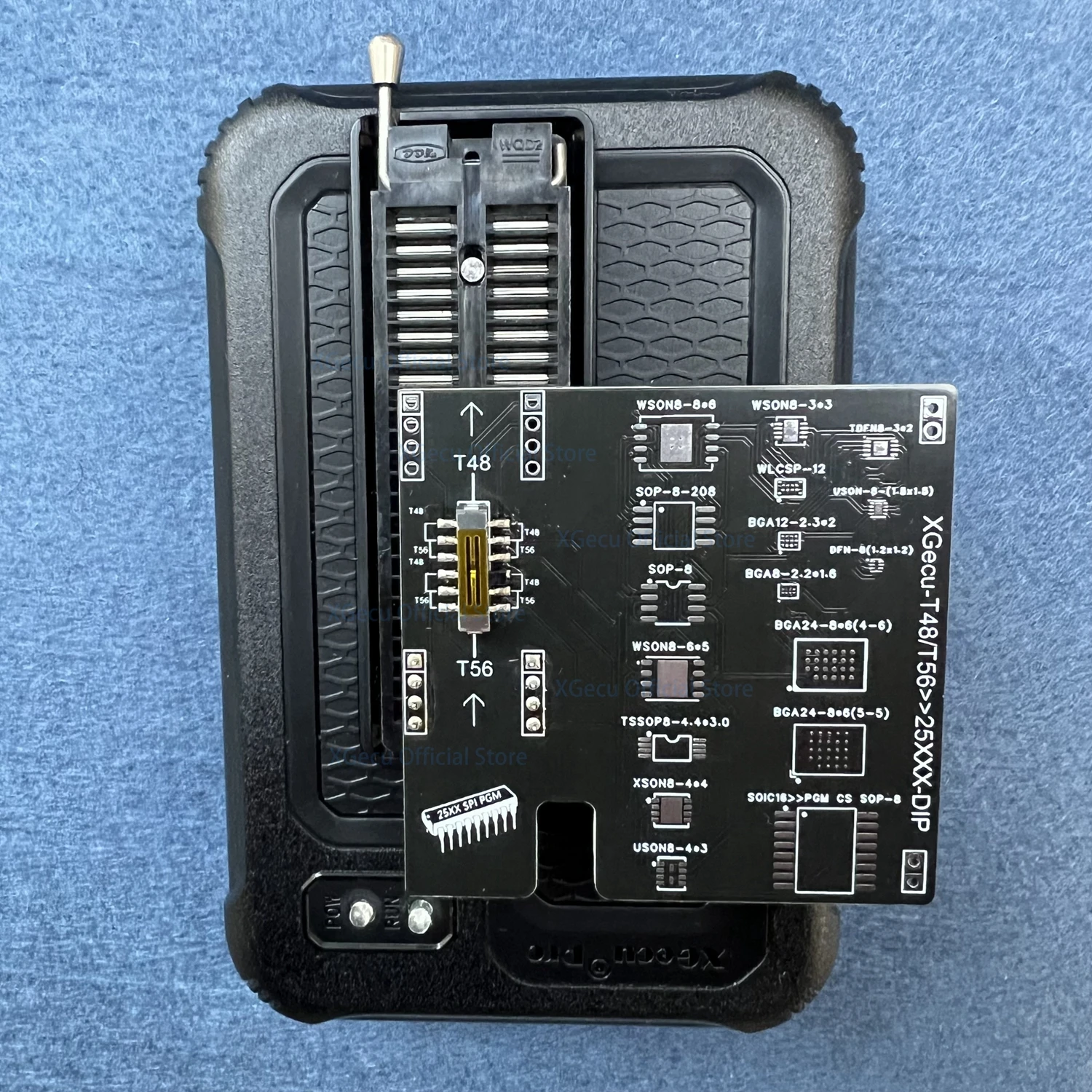

XGecu Адаптер SMD 17-в-1 специализированное устройство для программирования поверхностно-монтируемых микросхем. Данный адаптер обеспечивает совместимость с программаторами XGecu T48 и Т56, расширяя их функциональные возможности.

Устройство работает в паре с программатором T48, который использует 32-разрядный микроконтроллер с частотой 120 МГц. Эта конфигурация обеспечивает скорость обмена данными до 17 Мбит/с через интерфейс USB 2.0. Программатор питается от USB-порта напряжением 5В с потреблением до 500 мА.

Адаптер поддерживает программирование микросхем с рабочим напряжением от 1.8В до 6.5В для VCC и от 9В до 25В для VPP. Такой диапазон напряжений позволяет работать с различными типами современных микросхем памяти.

Система поддерживает следующие типы корпусов:

  • SOP8, SOP16 — стандартные малогабаритные корпуса
  • WSON8, XSON8, USON8 — корпуса без выводов
  • TSSOP8, TDFN8, DFN8 — тонкие плоские корпуса
  • BGA8, BGA12, BGA24 — корпуса с шариковыми выводами
  • WLCSP — корпуса уровня пластины

Программатор T48 с данным адаптером обрабатывает более 15000 различных типов микросхем. Скорость записи и чтения составляет 25-45 МБ/сек, что обеспечивает эффективное выполнение операций программирования.

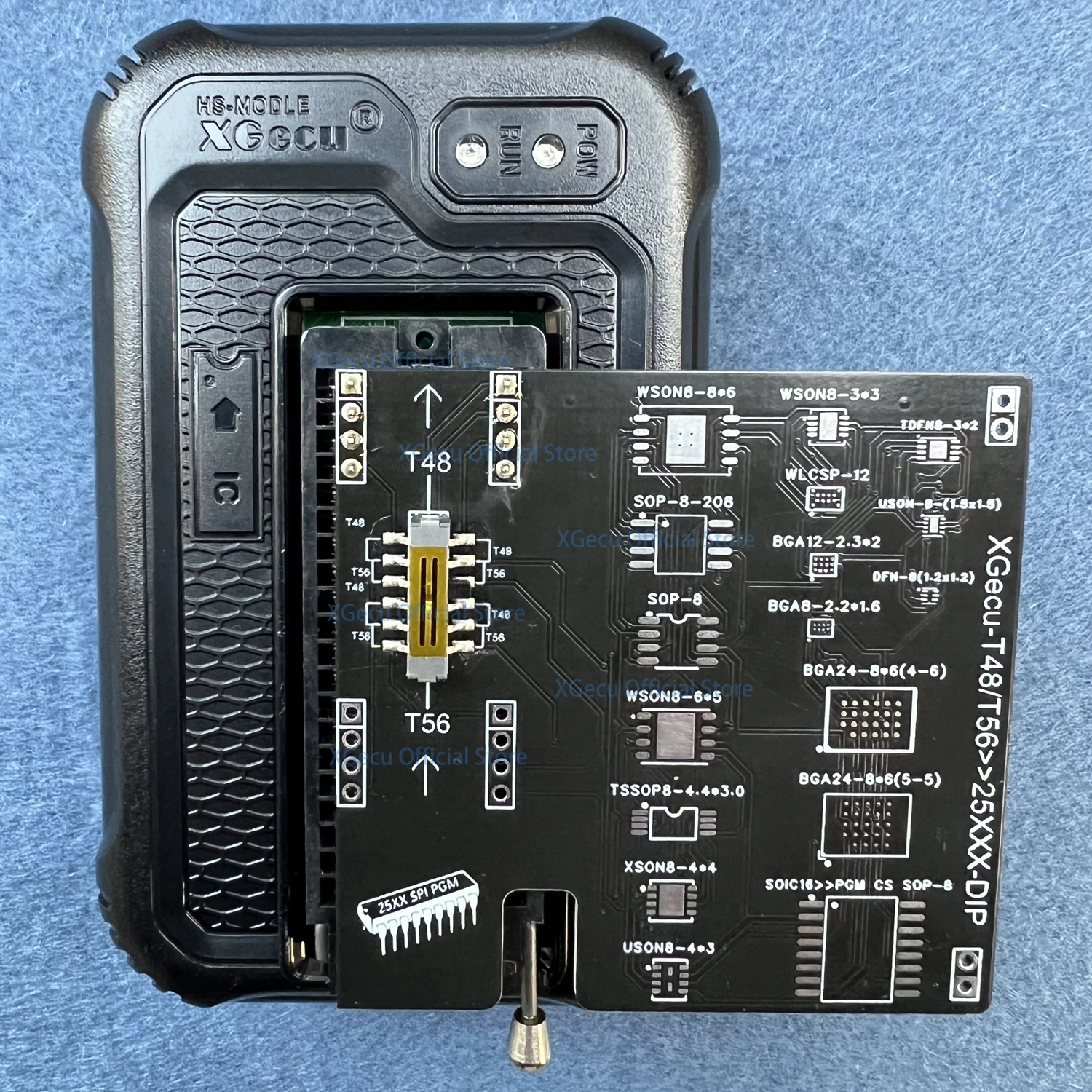

Адаптер преобразует различные SMD-корпуса в стандартный DIP8-формат. Это решение упрощает процесс программирования современных поверхностно-монтируемых компонентов и делает их доступными для стандартного оборудования.

Технические характеристики XGecu адаптер SMD 17-в-1

ПараметрыЗначения
Количество поддерживаемых корпусов17
Выходной форматDIP8
Совместимость с программаторамиXGecu T48 (TL866-3G), XGecu T56
SOP8 корпус 1150mil
SOP8 корпус 2200mil
SOP16 корпус300mil
WSON8 корпус 18×6 мм
WSON8 корпус 26×5 мм
WSON8 корпус 33×3 мм
TSSOP8 корпус4.4×3.0 мм
XSON8 корпус4×4 мм
USON8 корпус 14×3 мм
USON8 корпус 21.5×1.5 мм
WLCSP корпусWLCSP-12
BGA12 корпус2.3×2 мм
BGA8 корпус2.2×1.6 мм
BGA24 корпус 18×6 мм (4-6)
BGA24 корпус 28×6 мм (5-5)
TDFN8 корпус3×2 мм
DFN8 корпус1.2×1.2 мм
Поддерживаемые типы памятиNOR FLASH, SPI FLASH, NAND FLASH
Способ переключения корпусовМеханические переключатели
Качество печатной платыВысококачественная PCB плата

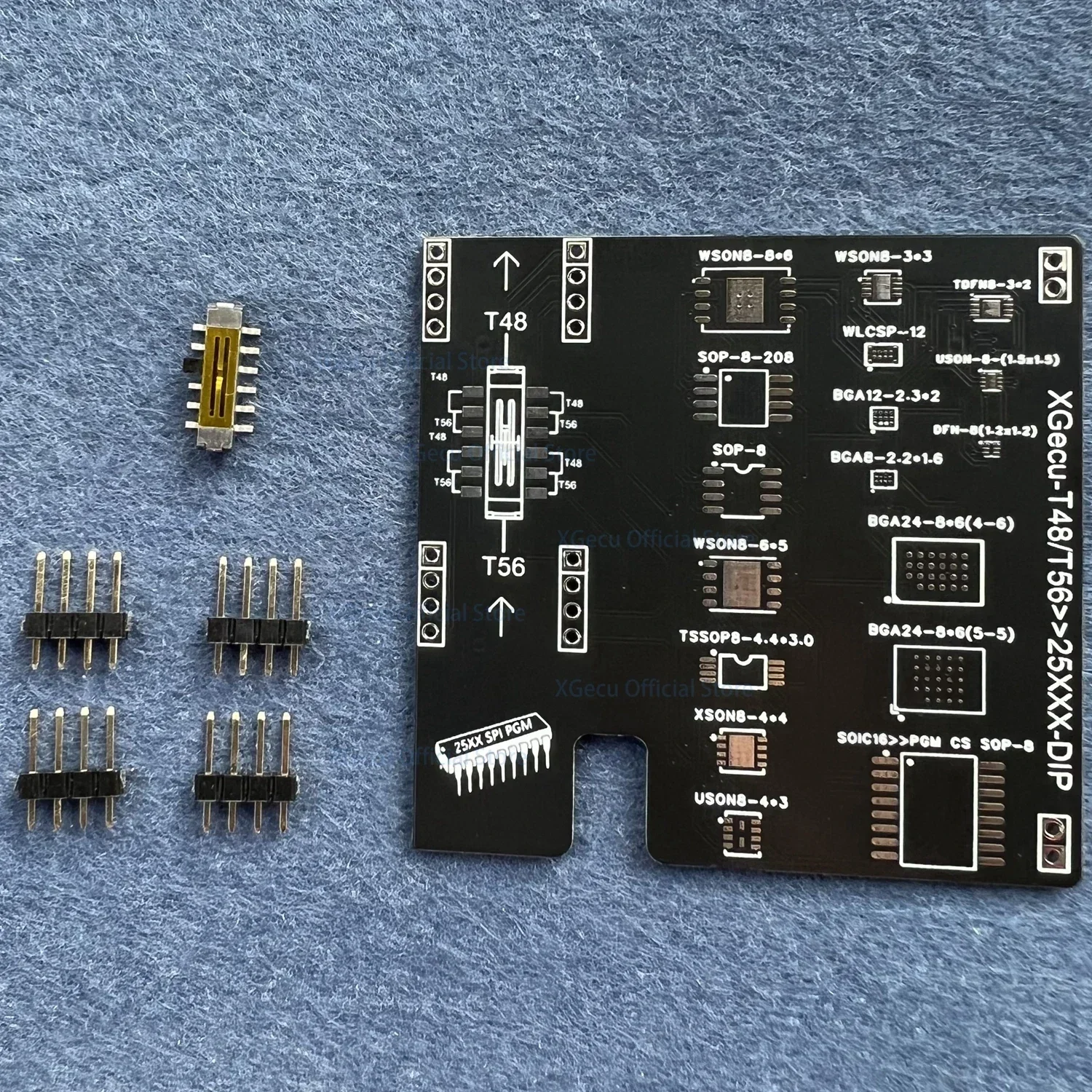

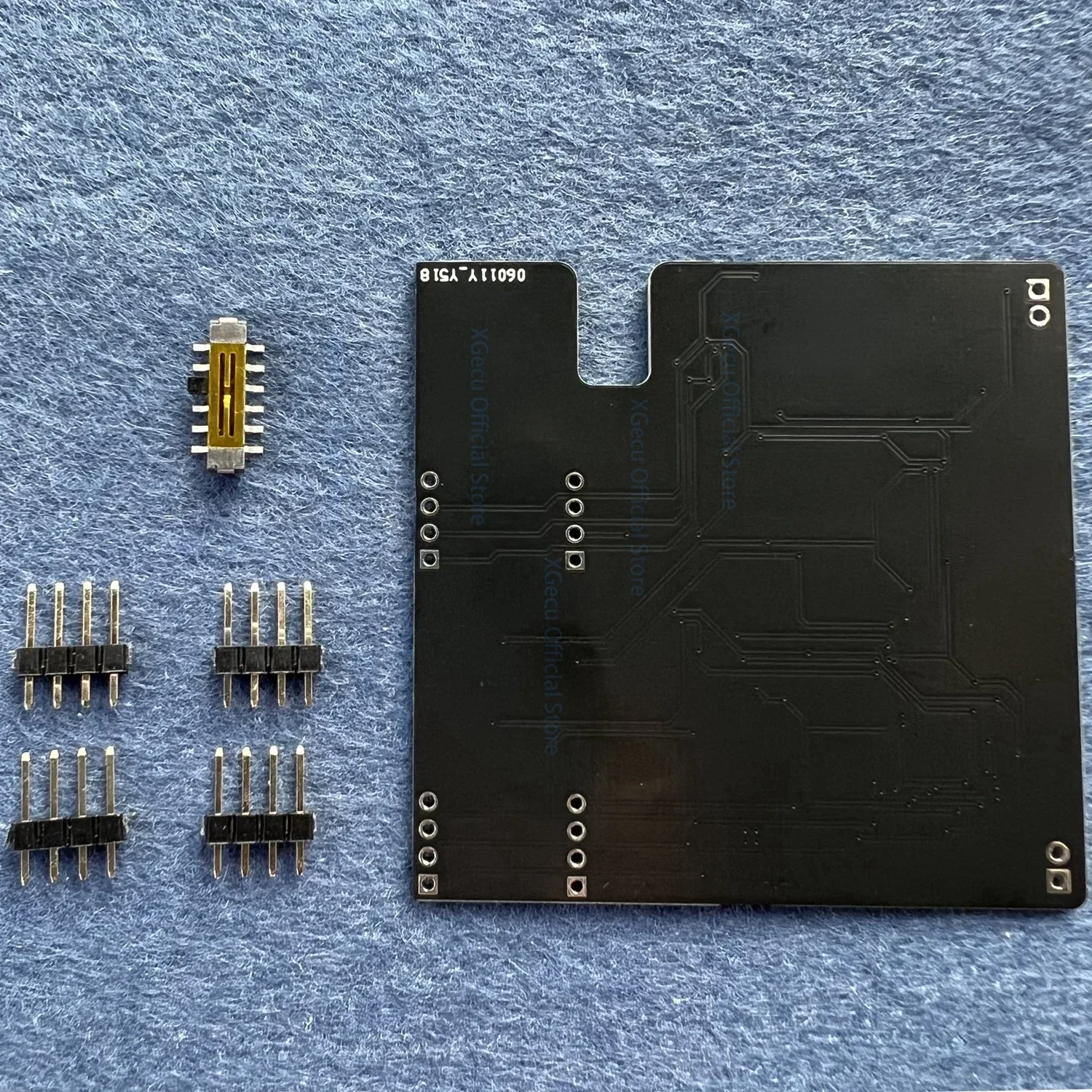

Состояние поставкиКомпоненты не припаяны
Требования к сборкеТребуется пайка контактов и переключателей
НазначениеЛюбительское использование
Метод преобразованияКонвертация SMD корпусов в DIP8 через переключатели

Данный адаптер представляет собой универсальное решение для преобразования различных типов SMD-корпусов микросхем памяти в стандартный DIP8-формат. Устройство совместимо с программаторами XGecu T48 и T56, обеспечивая возможность программирования широкого спектра современных поверхностно-монтируемых компонентов. Адаптер поставляется в несобранном виде и требует самостоятельной пайки компонентов для функционирования.

Часто задаваемые вопросы о XGecu адаптер SMD 17-в-1

Требуется ли самостоятельная сборка адаптера?

Да, адаптер поставляется в несобранном виде с неприпаянными компонентами. Необходимо самостоятельно припаять контакты и переключатели для обеспечения функционирования устройства.

Как решить проблему «устройство недоступно» при подключении?

Ошибка обычно возникает из-за неустановленного USB-драйвера или его блокировки системой. Необходимо переустановить драйверы программатора и убедиться в их корректной работе.

Какие требования к USB-кабелю для стабильной работы?

Обязательно использование оригинального USB-кабеля. При использовании USB-хаба он должен быть высокого качества с напряжением не менее 4.90В. Низкое напряжение от некачественных кабелей вызывает нестабильную работу программатора.

Совместим ли адаптер с программаторами других производителей?

Адаптер разработан специально для программаторов XGecu серии T48 и T56. Совместимость с устройствами других производителей не гарантируется из-за различий в распиновке и протоколах связи.

Что означает мигание индикатора RUN на программаторе?

Мигание индикатора RUN указывает на неправильную установку USB-драйвера или его отсутствие. При нормальной работе индикатор должен гореть постоянно без мигания.

Как правильно выбрать тип корпуса на адаптере?

Переключение между поддерживаемыми корпусами осуществляется механическими переключателями на плате адаптера. Необходимо установить переключатели в соответствующее положение согласно типу используемой микросхемы перед началом программирования.

Поддерживается ли работа через USB-концентратор?

Работа через USB-хаб возможна, но требуется использование высококачественного концентратора. USB-хаб должен обеспечивать стабильное напряжение не менее 4.90В для корректного функционирования программатора.

Какие меры безопасности следует соблюдать при пайке компонентов?

При самостоятельной сборке адаптера необходимо использовать качественный паяльник с регулировкой температуры, флюс и соблюдать меры антистатической защиты. Рекомендуется использование паяльной станции для точного контроля температуры при работе с мелкими компонентами.
