Переходник QFN8 поддерживает корпуса QFN8, WSON8, MLF8, MLP8, DFN8 размером 5×6 мм и 8×6 мм с шагом контактов 1.27 мм. Совместим с программаторами XGecu T48, RT809H, TNM5000, Superpro и другими моделями. Конструкция использует высококачественные пружинные зонды без необходимости пайки для программирования SPI NAND и NOR Flash памяти с оригинальной тайваньской розеткой.
Цена: от 1 020 рублей.
Обзор XGecu QFN8

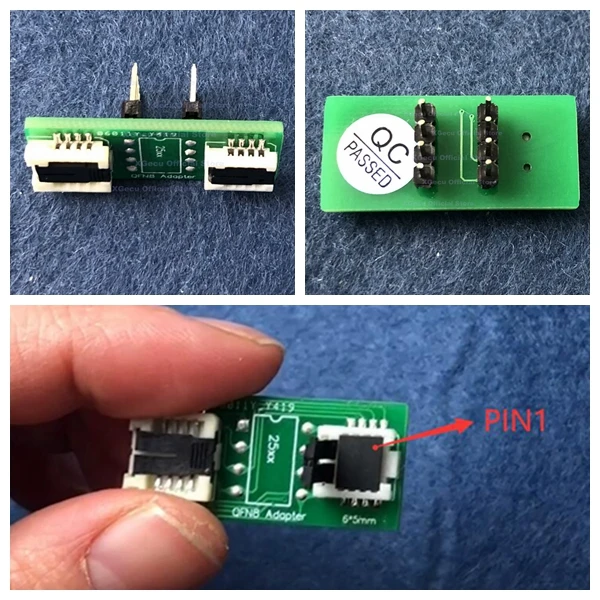

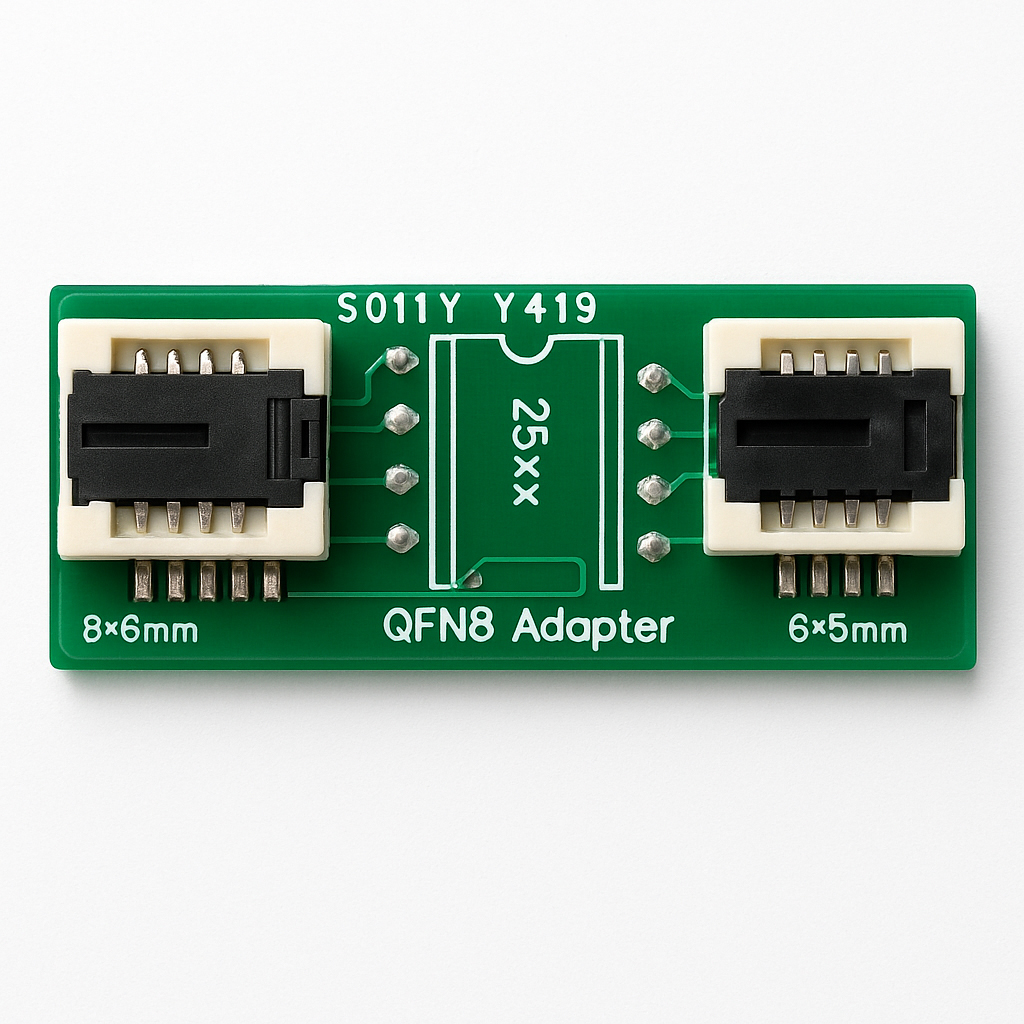

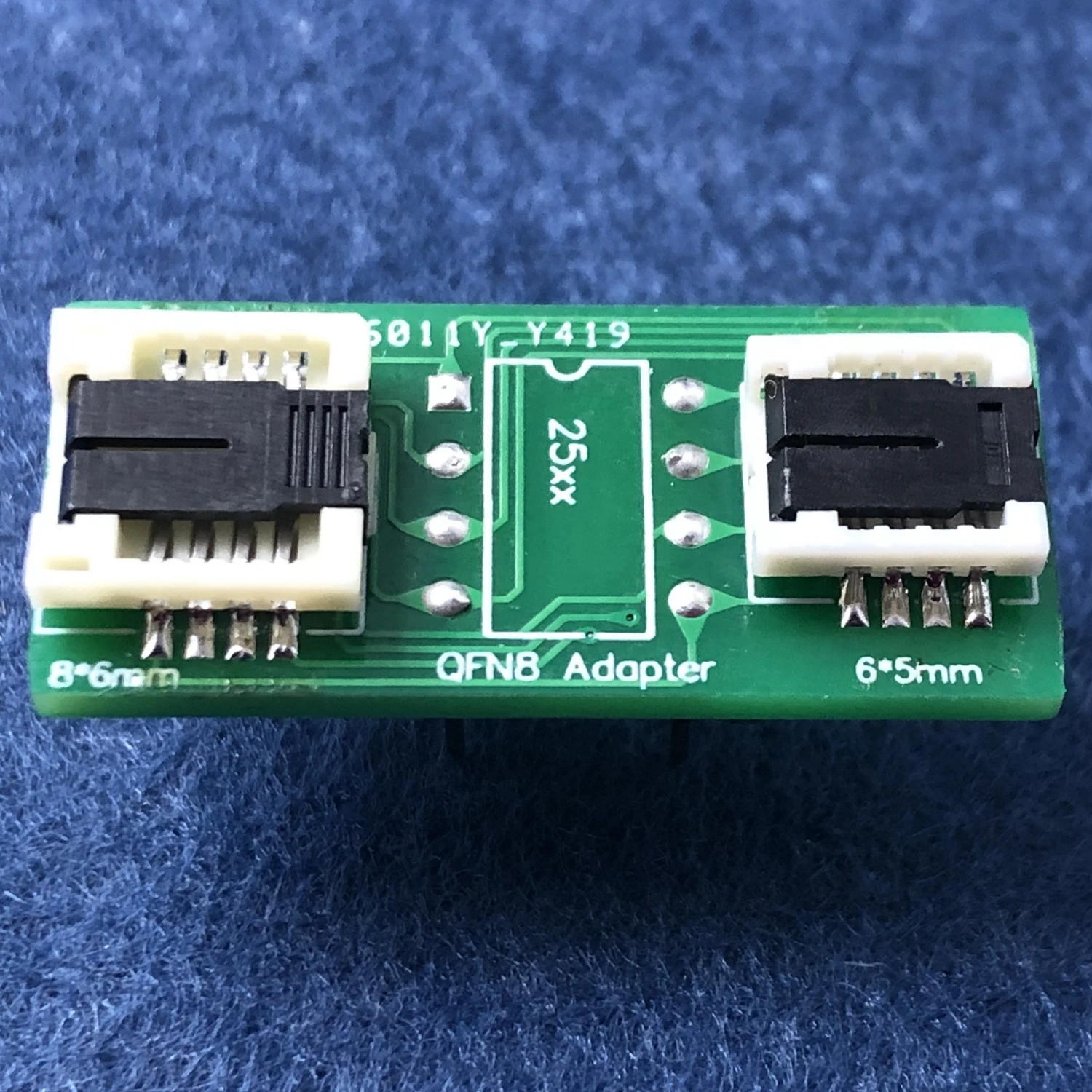

XGecu универсальный переходник QFN8 служит адаптером для программирования микросхем в корпусе QFN8 с помощью программатора XGecu T48. Устройство адаптирует контактную систему миниатюрных микросхем к стандартным разъемам программатора.
Переходник поддерживает несколько типов корпусов микросхем размером от 5×6 мм до 8×6 мм. Производитель выпускает три основных варианта: QFN8-DIP8 размером 5×6 мм, QFN8-DIP8 размером 8×6 мм и WSON/QFN8 размером 6×8 мм. Каждый вариант обеспечивает надежный контакт с соответствующими типами микросхем.
Переходник работает совместно с программатором XGecu T48, который имеет следующие технические характеристики:
- Поддержка более 15000 типов микросхем
- Скорость обмена данными до 17 Мбит/с через USB
- Размеры программатора: 100 x 65 x 28 мм
- Вес устройства: 500-501 г
- Совместимость с Windows XP до Windows 11
Программатор с переходником поддерживает различные типы корпусов: QFN8, WSON8, MLF8, MLP8 и DFN8. Система автоматически определяет неправильно установленные контакты и защищает от перенапряжения.
Переходник находит применение в ремонте электронной техники, разработке устройств и восстановлении прошивок микроконтроллеров. Устройство позволяет программировать и считывать данные с микросхем памяти BIOS, флеш-памяти и других типов энергонезависимой памяти.
Программатор включает 40-контактную панель с ручкой-фиксатором и 16-контактную панель для работы с различными типами микросхем. Функция самотестирования обеспечивает надежность работы переходника.
Технические характеристики XGecu QFN8
| Параметры | Значения |
|---|---|
| Тип переходника | Универсальный QFN8-DIP8 |
| Поддерживаемые корпуса | QFN8, WSON8, MLF8, MLP8, DFN8 |
| Размеры поддерживаемых микросхем | 5×6 мм и 8×6 мм |
| Шаг контактов | 1.27 мм |
| Выходной интерфейс | DIP8 |
| Тип конструкции | Двухместный (two-in-one) |
| Метод подключения | Без пайки |
| Тип контактной системы | Высококачественный пружинный зонд |
| Материал розетки | Оригинальная тайваньская розетка QFN8 |
| Совместимость с программаторами XGecu | T48, T56, TL866II Plus |
| Совместимость с другими программаторами | RT809H, RT809F, TNM5000, TNM7000, Superpro, GQ-4X, TOP, Stager, SOFI |
| Количество контактов входного интерфейса | 8 контактов |
| Количество контактов выходного интерфейса | 8 контактов DIP |
| Применение | Программирование SPI NAND, NOR Flash |
| Состояние поставки | Протестированный перед отправкой |
| Страна производства | Тайвань |
Часто задаваемые вопросы о XGecu QFN8
Как правильно обслуживать переходник QFN8 для продления срока службы?
Что делать если переходник не обнаруживает микросхему или работает нестабильно?
Можно ли использовать переходник QFN8 с программаторами других производителей?
Как правильно хранить переходник при длительном неиспользовании?
Какие типы повреждений пружинных зондов наиболее критичны?
Что означает использование оригинальной тайваньской розетки в переходнике?
Какие чистящие средства нельзя использовать для переходника?
Для каких дополнительных применений можно использовать переходник кроме программирования?
