Адаптер XGecu EMMC-ISP VER для внутрисхемного программирования eMMC совместим исключительно с программатором XGecu T48. Устройство поддерживает чипы емкостью до 256 Гбит, работает на частотах до 50 МГц и обеспечивает максимальную скорость передачи данных до 17,38 Мбайт/с. Напряжения VCC 1,2-6,5В и VPP 6,5-25В точно регулируются 64 уровнями. Поддерживает различные режимы работы: 1-битный, 4-битный, 8-битный с встроенной функцией автоматического клонирования.
Цена: от 1 255 рублей.
Обзор XGecu EMMC-ISP VER

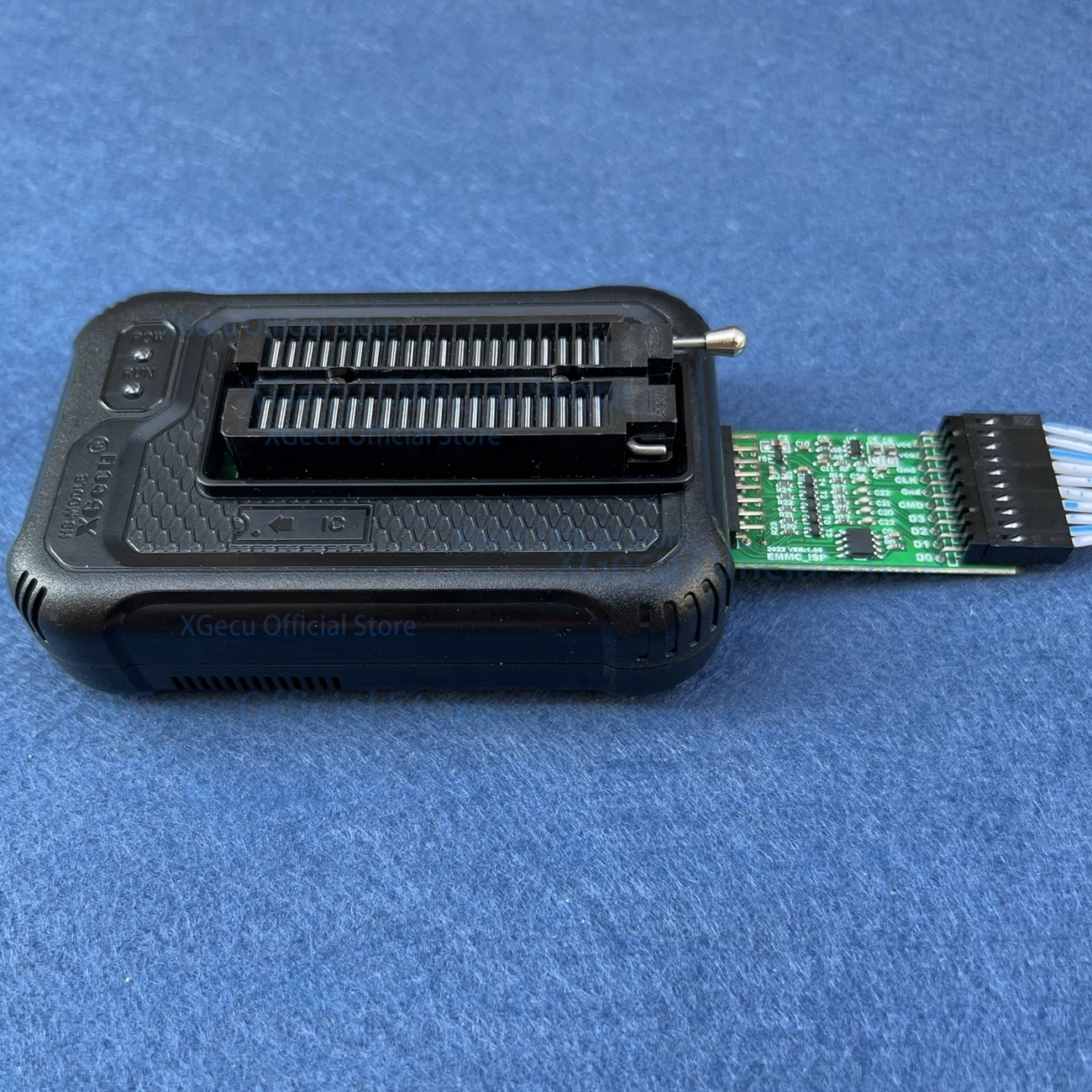

XGecu EMMC-ISP VER 1.00 представляет адаптер для внутрисхемного программирования микросхем eMMC. Устройство работает исключительно с программатором XGecu T48 (TL866-3G). Адаптер не совместим с моделями TL866CS, TL866A, TL866II или T56.

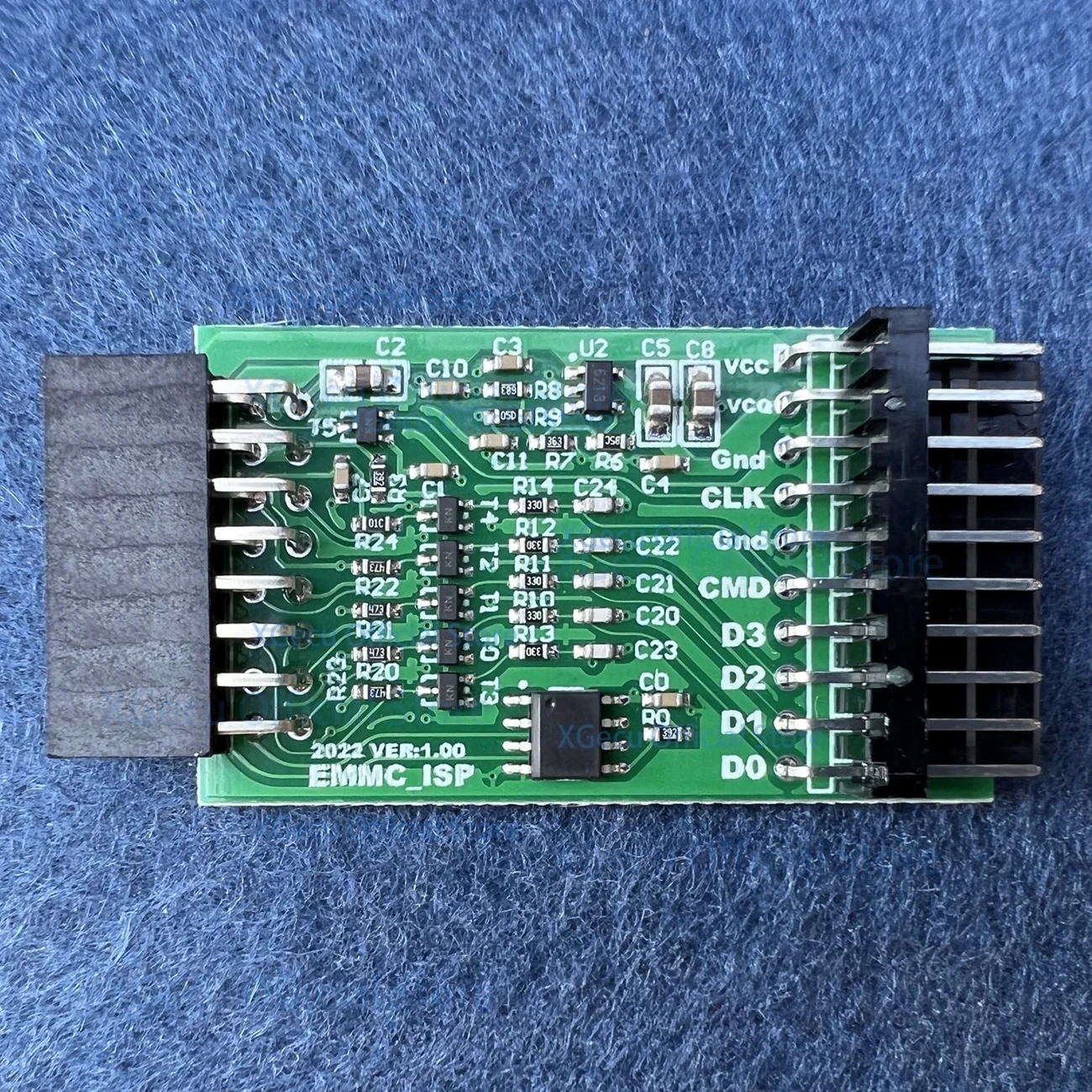

Конструкция включает высоконадежный чип шифрования и антипомеховую схему, встроенные в печатную плату. Это обеспечивает стабильную работу и защиту от электромагнитных помех. Производитель подчеркивает невозможность самостоятельного изготовления адаптера.
Устройство поддерживает различные режимы работы с eMMC чипами:
- 1-битный режим — наиболее надежный способ передачи данных
- 4-битный режим — повышает скорость программирования в 4 раза
- 8-битный режим — обеспечивает максимальную производительность
Технические параметры включают рабочие частоты до 40-50 МГц и поддержку расстояний до 40 см при использовании ISP-кабеля. Система обеспечивает напряжение VCC 1.2-6.5В и VPP 6.5-25В с 64-уровневой регулировкой. IO напряжение регулируется от 1.2В до 3.6В.
Адаптер поддерживает eMMC чипы емкостью до 256 Гбит. Максимальная стабильная скорость работы достигает 17.38 Мбайт/с. Система включает защиту от перенапряжения и превышения тока с ограничениями VCC 120-320 мА и VPP 120 мА.
Функциональность охватывает чтение и запись всех разделов памяти, включая BOOT1, BOOT2, USER, RPMB и GPP1-4. Программное обеспечение предоставляет функцию автоматического клонирования и поддержку парольной защиты.
Устройство обеспечивает высокую надежность благодаря дополнительной фильтрации питания и стабилизатору VCCQ, расположенному у выходного разъема.
Технические характеристики XGecu EMMC-ISP VER
| Параметры | Значения |
|---|---|
| Версия адаптера | V2.0 |
| Совместимость с программаторами | Только XGecu T48 (TL866-3G) |
| Несовместимые модели | TL866CS, TL866A, TL866II, T56 |
| Максимальная рабочая частота | 40-50 МГц |
| Рабочая частота для ISP | До 40 МГц |
| Частота коммуникации ISP | 25-45 МГц |
| Длина ISP-кабеля | До 40 см |
| Режимы работы с данными | 1-битный, 4-битный, 8-битный |
| ISP режимы | ISP_1Bit, ISP_4Bit |
| Максимальная емкость eMMC | 256 Гбит |
| Максимальная скорость работы | 17,38 Мбайт/с |
| Максимальная скорость чтения/записи | 25-45 Мбайт/с |
| Напряжение VCC | 1,2-6,5 В |
| Регулировка VCC | 64 уровня |
| Напряжение VPP | 6,5-25 В |
| Регулировка VPP | 64 уровня |
| IO напряжение | 1,2-3,6 В |
| Регулировка IO напряжения | Непрерывная |
| Защита по току VCC | 120-320 мА |
| Защита по току VPP | 120 мА |
| Поддерживаемые разделы | BOOT1, BOOT2, USER, RPMB, GPP1-4 |
| Функция клонирования | One-Key-Ghost |
| Поддержка парольной защиты | Обычные и SHA1-зашифрованные пароли |
| Интерфейс подключения | 8-контактный ISP |

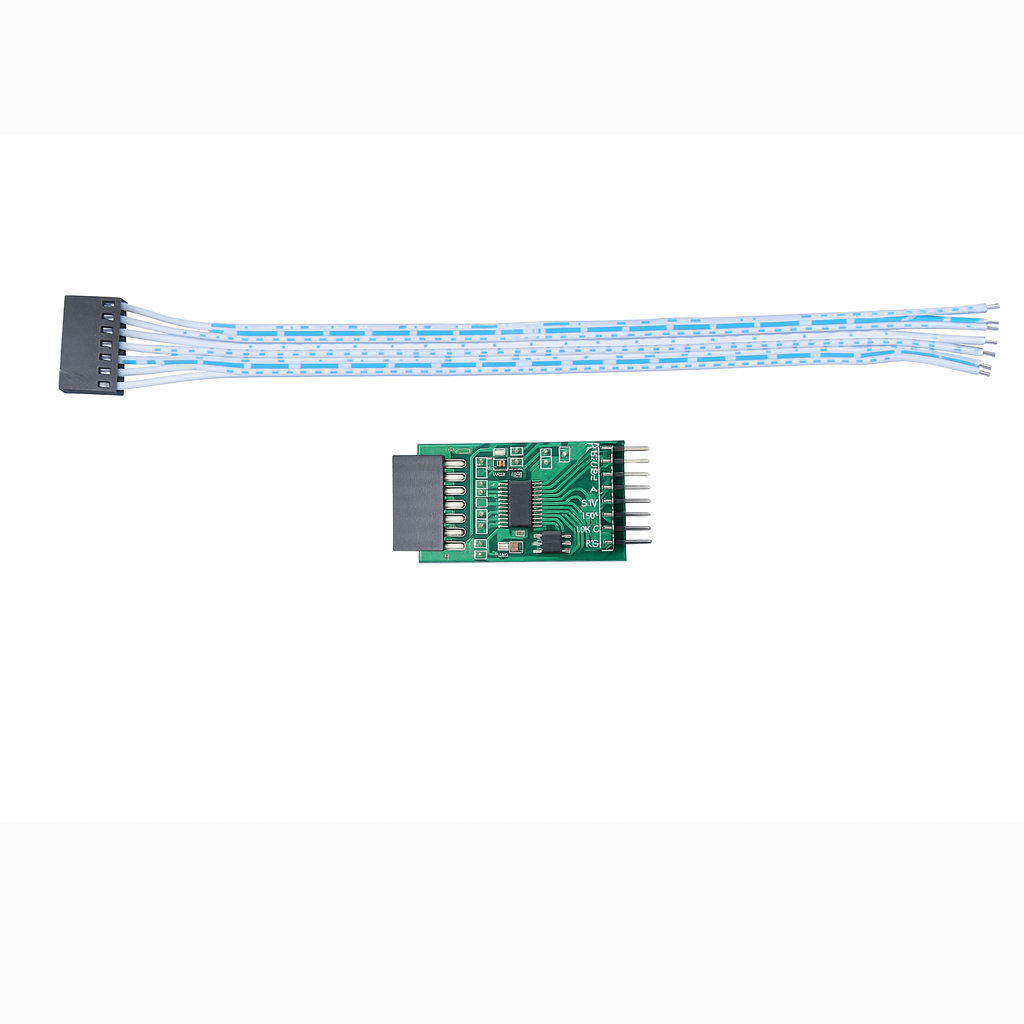

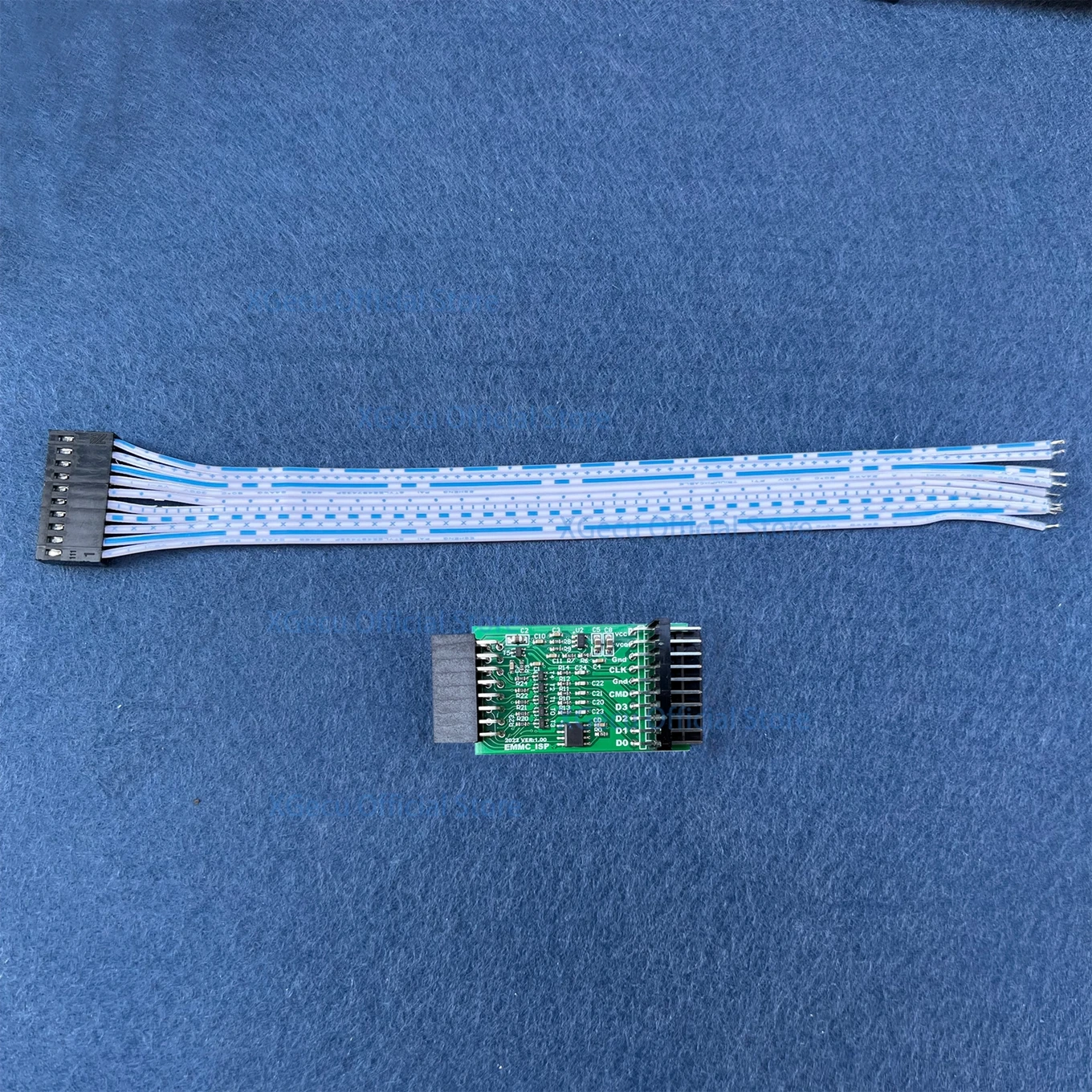

| Комплект поставки | Плата EMMC_ISP, соединительный кабель |
| Дополнительная фильтрация | Встроенная у выходного разъема |
| Стабилизатор VCCQ | Вынесен к выходному разъему |
| Чип шифрования | Встроенный высоконадежный |
| Антипомеховая схема | Встроенная в печатную плату |
Часто задаваемые вопросы о XGecu EMMC-ISP VER
Почему пункт ISP недоступен при выборе микросхемы?
Что означает ошибка «error code 27» в 1-битном режиме?
Обязательно ли отключать материнскую плату от питания при ISP программировании?
В чем отличие версии адаптера V2.0 от предыдущих версий?
Что делать если программатор не обновляет firmware?
Какие требования к качеству USB подключения?
Можно ли использовать неоригинальные адаптеры с T48?
Какие рекомендации по напряжению для разных режимов EMMC?
